专利技术，全球首创
真空法复合材料补强修复技术是四川德源石油天然气工程有限公司的专利技术，在工厂内制成标准化的复合材料补强产品。整套产品包括纤维布真空套件、粘胶（包括主剂和固化剂）、填料（包括主剂和固化剂）和安装工具包。施工人员只需要将标准化的产品携带到施工现场，连接真空泵，在真空负压作用下，仅需要5-8分钟，粘胶就会均匀充分的浸润纤维布，整个浸胶过程在真空袋内完成，不会受到施工天气、环境、人员的影响。现场安装的复合材料性能稳定、一致性好、材料力学性能优异，与实验室的测试结果几乎完全一致。既具有“预成型法”的优点，又具有”湿缠绕法”的优点，现场使用灵活性好，可以用于各种管径、弯头、三通及钢结构等异型部位。
真空法复合材料补强修复技术
产品特征
标准化产品，在工厂内制成标准化真空套件，标准层数为4层、6层、8层，标准幅宽100mm、300mm，标准纤维布为S级单向玻璃纤维布，可根据用户需求定制
符合ASME PCC-2和ISO TS 24817标准要求
力学性能更优异，复合材料抗拉伸强度高达720Mpa以上
安装性能稳定，真空负压自动浸胶，无需人工刷胶，不会受到施工天气、环境、人员的影响，现场安装的复合材料性能稳定，一致性好
成本更经济，浸胶只需要5-8分钟就可以完成，节约安装时间30-100%，施工效率提升1.5倍以上，为客户带来显著的经济效益
应用范围
|
应用领域 |
应用范围 |
|
石油天然气管道 |
缺陷深度≤80%的金属损失补强 |
|
化工管道、工业管道 |
缺陷深度≤80%的金属损失补强 |
|
钢结构 |
金属损失补强 |
|
建筑 |
建筑物结构补强 |
性能指标
|
复合材料性能指标 |
||
|
测试项目 |
数值 |
测试标准 |
|
幅宽 |
300mm |
|
|
适用温度 |
-20℃ ~ 80℃ |
- |
|
操作温度 |
10℃ ~ 40℃ |
- |
|
凝胶时间（23℃） |
0.5 ~ 1h |
|
|
表干时间（23℃） |
2 ~ 4h |
- |
|
巴氏硬度（23℃） |
≥30HBa |
ASTM D 2583-2013 |
|
拉伸强度 |
≥720Mpa |
ISO 527-5-2009 |
|
受拉弹性模量 |
≥30Gpa |
ISO 527-5-2009 |
|
层间剪切强度 |
≥30Mpa |
ISO 1922-2012 |
|
断裂伸长率 |
≥1.5% |
ISO 1421-1998 |
|
体积电阻率 |
≥10²Ω.m |
ISO 13931-2013 |
|
纤维含量 |
≥50% |
ISO 11667-1997 |

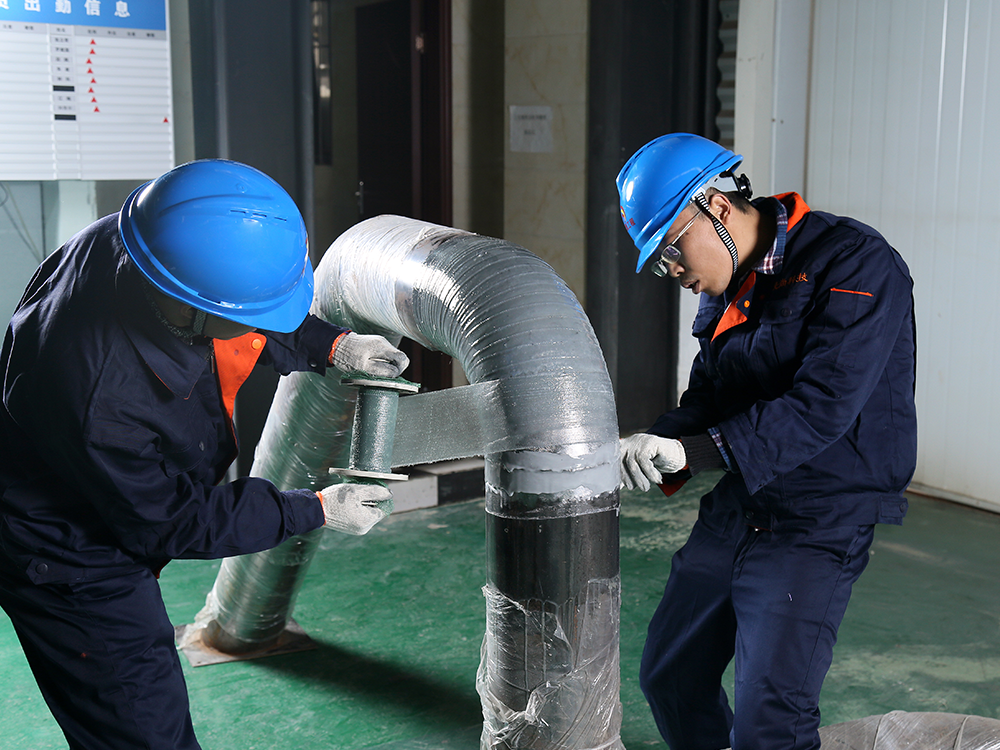

典型应用
客户评价及第三方认证
